ThinSimulator - Simulatore Percorsi ISO
Il modulo ThinSimulator è il prodotto NC ideato per simulare il percorso utensile partendo da qualsiasi file ISO di controllo numerico di fresatura e tornitura.
ThinSimulator consente la verifica del programma senza impegnare la macchina utensile e riducendo notevolmente i tempi di predisposizione di un programma pezzo.
Può essere utilizzato sia per una verifica finale del programma ISO avendo riscontro di sottoprogrammi e funzioni macchina non visualizzabili in un CAM, che nella modifica di programmi esistenti coadiuvando l'operatore con un controllo sintattico e una visualizzazione grafica delle modifiche apportate.
Personalizzabile
Il software si avvale delle stesse configurazioni predisposte per il modulo NCEVAL per il riconoscimento della sintassi dei vari CNC. Consente la visualizzazione tridimensionale della macchina, delle attrezzature, del percorso utensile e degli utensili. La configurazione dell'applicazione permette la definizione degli utensili e delle origini macchina e la gestione del magazzino utensili.
ThinSimulator si adatta alle informazioni fornite fornendo diversi gradi di aiuto in funzione dei dati disponibili.
- I minimi requisiti sono il programma ISO e la configurazione di simulazione composto da interprete ISO e definizione della sintassi.
- Consente l'editing con una verifica della sintassi, calcolo dei tempi di lavorazione ed una simulazione di base del programma ISO con utensili automatici
- Aggiungi un magazzino utensili
- Consente una visualizzazione corretta degli utensili in uso
- Aggiungi le tue regole di programmazione
- Consente un controllo ulteriore della programmazione
- Aggiungi la grafica del pezzo finito
- Consente un riscontro delle lavorazioni con il modello del pezzo
- Aggiungi la grafica macchina
- Consente un controllo degli ingombri e delle collisioni e la gestione di attrezzature
- Aggiungi la grafica del grezzo
- Consente l'asportazione del materiale con controllo collisioni e confronto fra modello finito e grezzo lavorato
Accurato

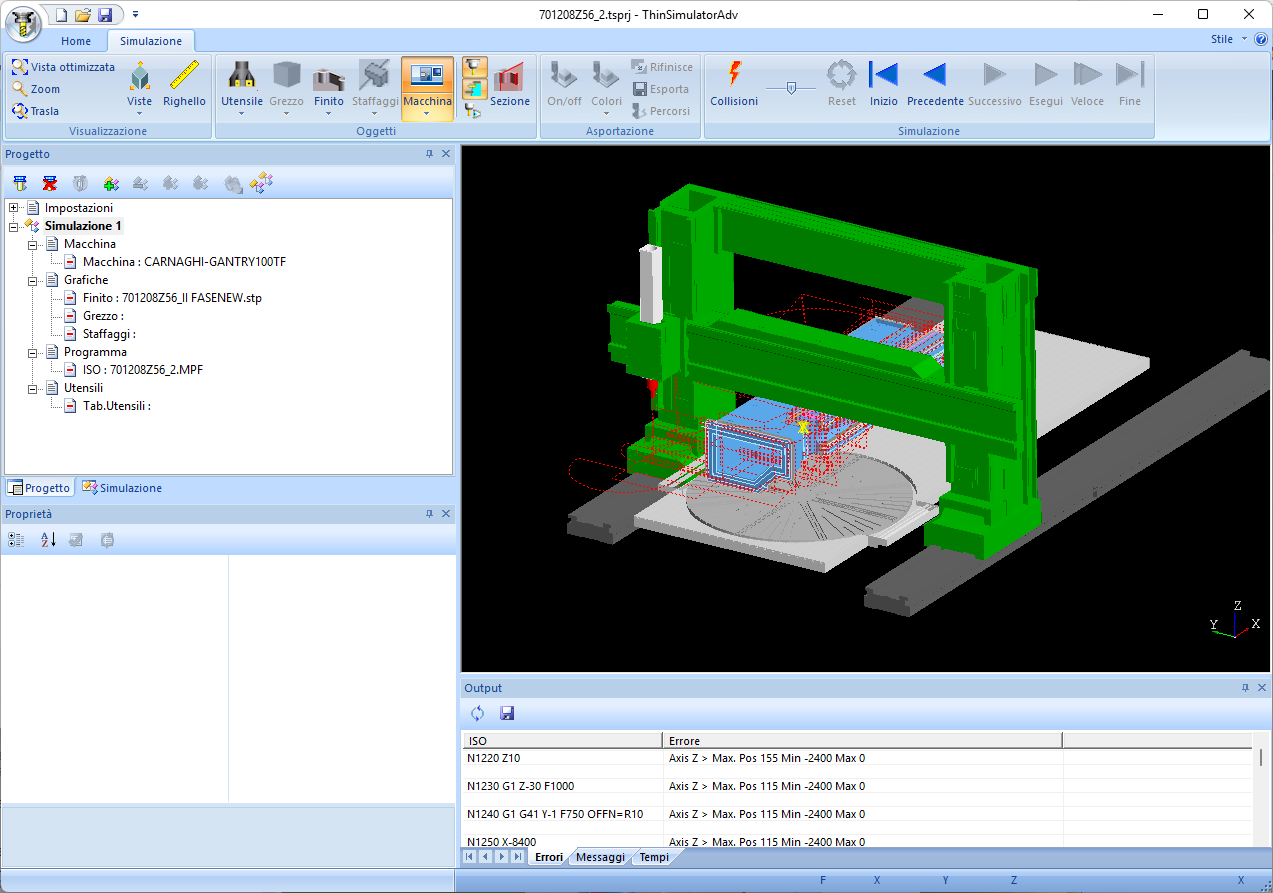

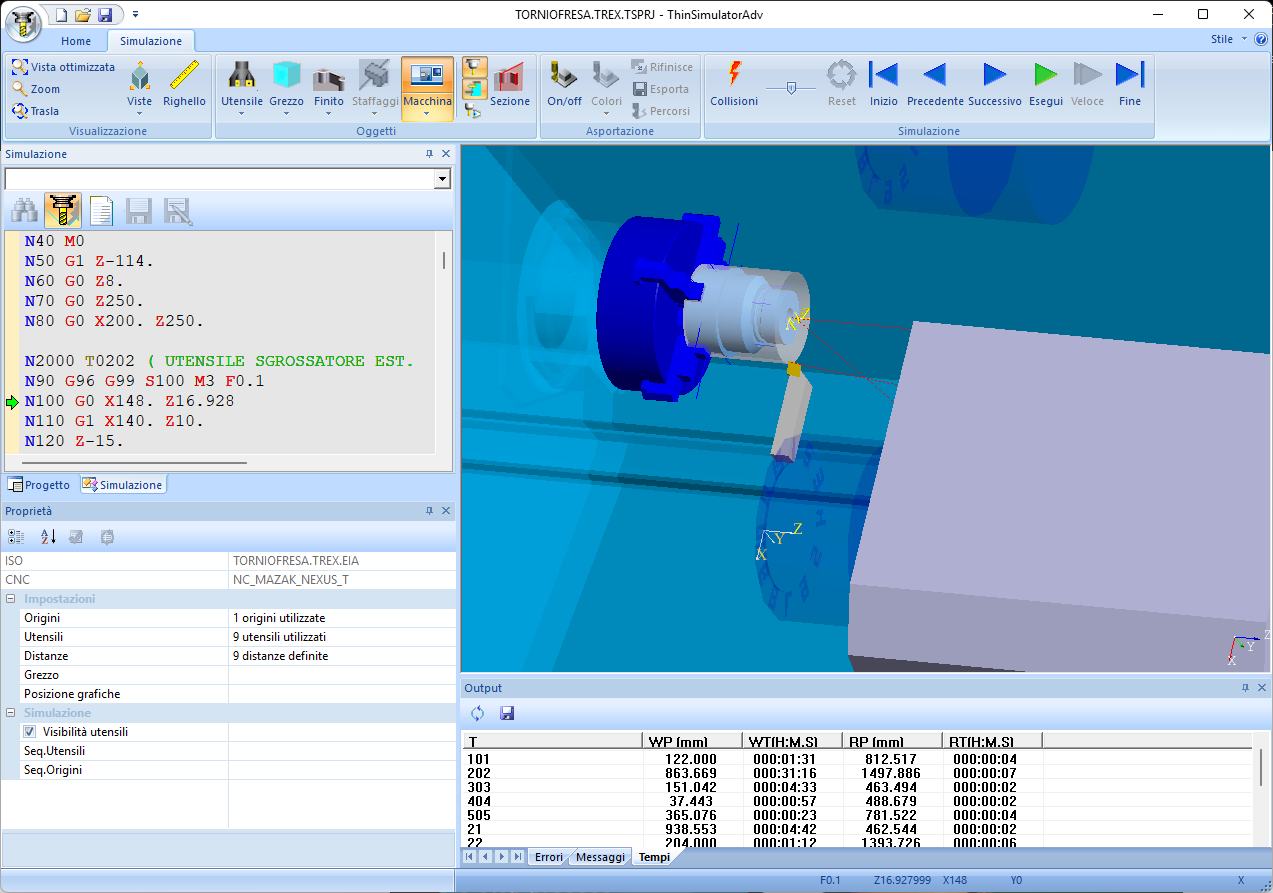

Con ThinSimulator si possono visualizzare i percorsi utensile su diversi piani di lavoro (tavola e/o testa rotante), lavorazioni 3D e di tornitura. Il prodotto permette la gestione della visualizzazione di tutte le parti macchina, del pezzo grezzo/finito e degli staffaggi e utensili. E' possibile gestire il montaggio automatico delle attrezzature. E' possibile simulare la lavorazione blocco per blocco e interrogare il blocco che ha generato un movimento a video. Inoltre, è possibile gestire l’asportazione e rifinitura del materiale grezzo.
Per concentrarsi sulla verifica di parti del percorso e' possibile disattivare la visualizzazione dei rapidi e di alcuni utensili non necessari ed abbinare ad ogni utensile un particolare colore. Le forme utensile sia per tornio che per fresa sono le stesse utilizzabili nel processor TOOL2000 e possono essere definite sia dal processor che da un CAD attraverso il modulo DXFInspector or tramite un file 3D.
La definizione di un progetto di simulazione consente l'archiviazione delle impostazioni definite nella simulazione per una successiva rapida rivisitazione ed una efficace archiviazione.
Caratteristiche
Il modulo ThinSimulator, integrato con il software ATPEdit per l’editing dei programmi e NCEval per il calcolo dei tempi di lavorazione, si prende carico della simulazioni grafiche dei percorsi.
Il prodotto viene fornito con specifiche interfacce per programmi di tornitura e fresatura standard, alle quali possono essere aggiunte le funzionalità tipiche delle macchine in possesso del cliente.
Il prodotto viene fornito con specifiche interfacce per programmi di tornitura e fresatura standard, alle quali possono essere aggiunte le funzionalità tipiche delle macchine in possesso del cliente.
Alcune sue caratteristiche sono:
- Simulazione immediata del solo percorso ISO per l’identificazione del programma
- Gestione della sequenza utensili, delle relative grafiche 2D/3D e del magazzino utensili
- Gestione della sequenza origini
- Gestione del cambio automatico di teste e/o attrezzature
- Modifica rapida del codice ISO e relativa verifica
- Verifica del codice ISO e di regole personalizzabili di programmazione
- Simulazione di pezzo, staffaggi, attrezzature e grafica macchina
- Integrazione con Tool2000/TRex per una rapida simulazione di utensili e percorsi
- Gestione della fase di asportazione e rifinitura del grezzo
- Stima delle tempistiche della lavorazione
- Controllo delle collisioni con tutte le parti macchina
- Analisi dei risultati con confronto con il modello di riferimento
- Misurazione dell’oggetto prodotto
- Archiviazione di un report di tempi e notifiche evidenziate durante la simulazione.
